A fejegység kábelezése, csatlakozói (thx zsebo)

A gyári kazis fejen 54 (+ antenna) csatlakozó található, az antennát kivéve egyik sem szabványos. A pontos csatlakozó kiosztás még nem ismert, azonban megosztjuk az eddigi tapasztalatokat. Hálistennek kereskedelmi forgalomban kapható (pl: mediamarkt - 2000ft) Toyota - ISO csatlakozó átalakító, ami a fejegység tápellátását illetve az első hangszórók táplálását oldja meg alapban. Azért használat előtt érdemes egy műszerrel megvizsgálni a csatlakozókat, nehogy mérőfüst legyen a vége.Valószínűleg a gyári hangszórókat nemsokan fogják használni, de pozitív tény,hogy legalább nem kell szétnyírni a gyári kábelköteget. A képekre kattintva egy olyan címre juthattok, ahol kimondottan fejegység-csatlakozó átalakítókkal foglalkoznak.

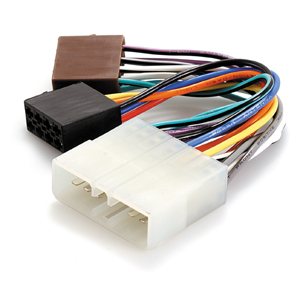

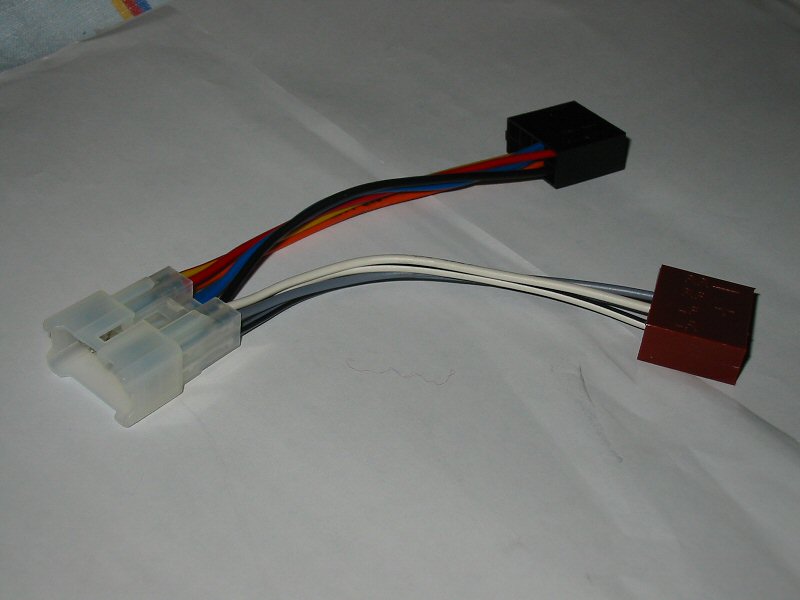

Toyota - ISO táp és hangszórócsatlakozó átalakító

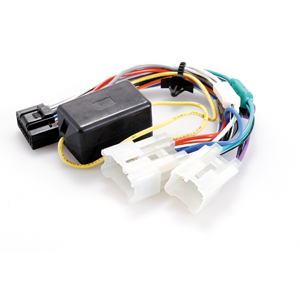

Toyota - Kenwood táp és hangszórócsatlakozó átalakító

A fejegység (kazettás) hátulnézetben, illetve az eddig felderített csatlakozók..:

1. bal felső csatlakozó
2. bal alsó csatlakozó
3. jobb felső csatlakozó
4. jobb alsó csatlakozó

- táp és hangszóró kivezetések
- cdtár csatlakozó (!?)
- üresen marad, talán kormány távirányító (!?)
- fedélzeti computer (hőmérséklet, fogyasztás, átlagseb) csati

TOYOTA OEM Part No:PC3-205

http://www.autoleads.co.uk

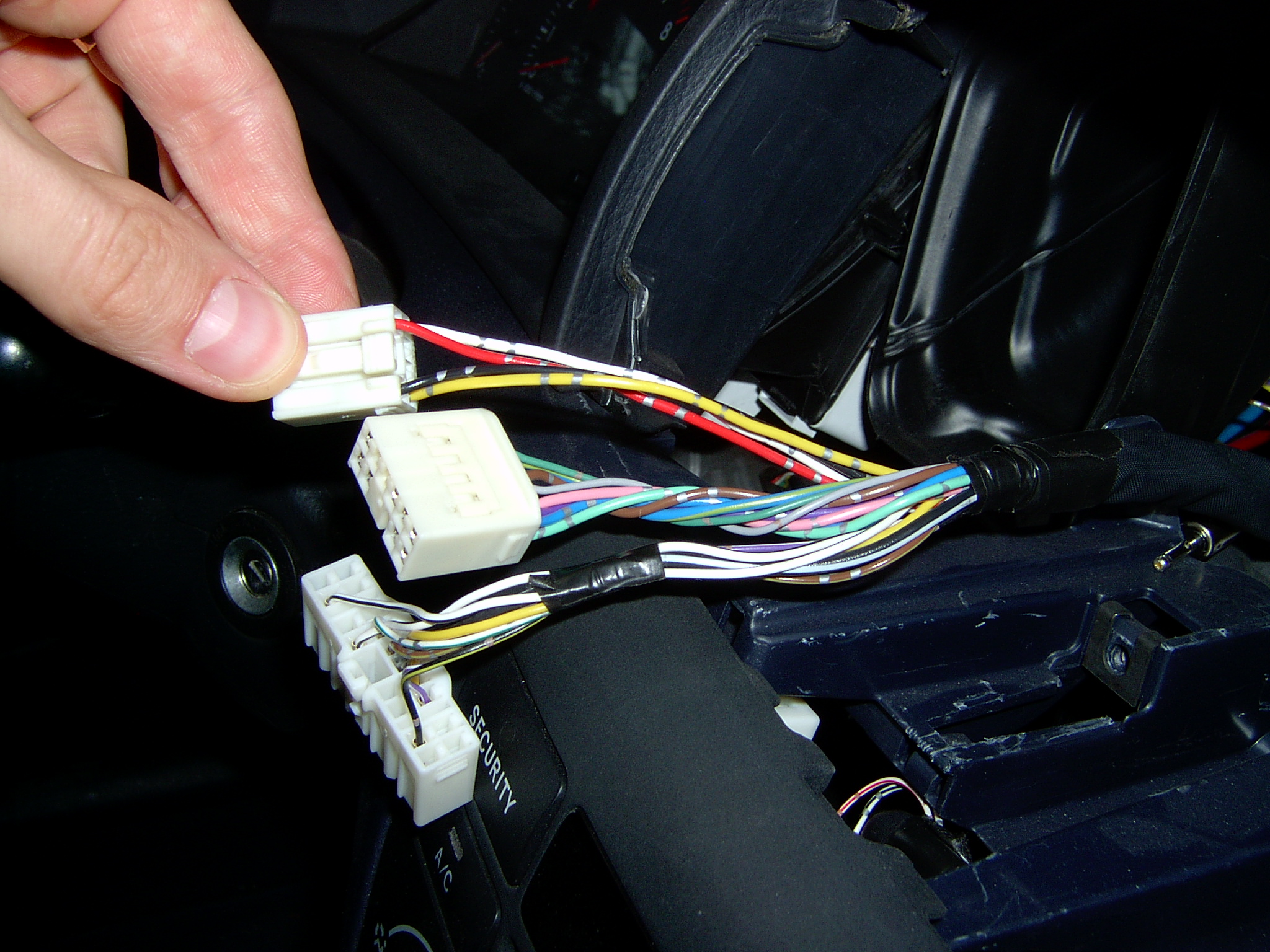

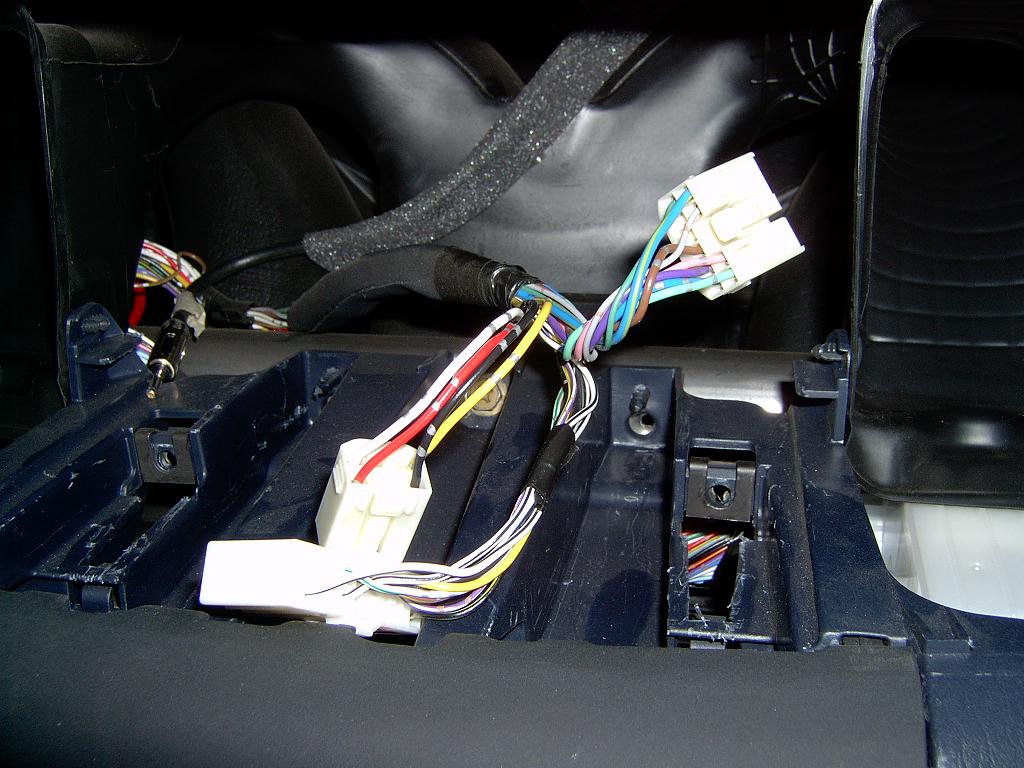

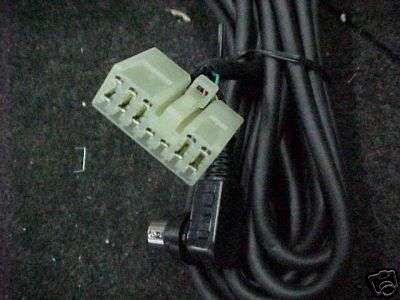

a gyári kábelköteg a fejegységnél	a gyári kábelköteg 2.0	a gyári cd tár kábele nem az autó tartozéka!!!!

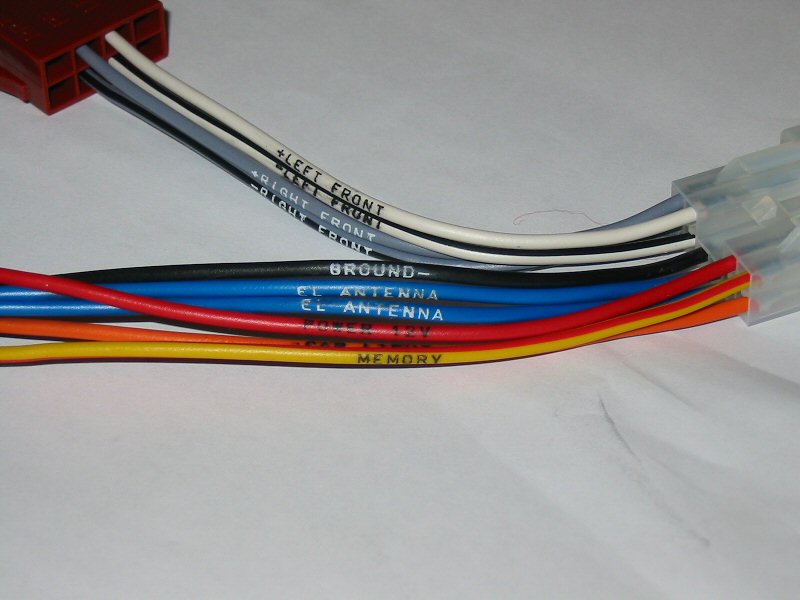

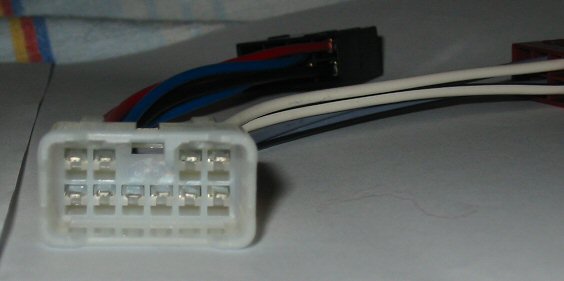

Toyota -ISO csatlakozó átalakító Toyota csati ellenoldal	Toyota - ISO átalakító kábelek megnevezése	Toyota - ISO átalakító

Autóhifi boltokban, ill. pl a MM-ben kapható ~2000ft-ért Toyota - ISO átalakító kábel, ha normál ISO csatis fejet szeretnénk csatlakoztatni. A kábel kiosztása rá van szitázva a vezetékekre, illetve a fejegységről készült nagy képen is kiegészítettem azt.

Kábelezés 2.0 (thx zsebo)

Zsebo beszerelt egy Sony cdtárat a gyári kazis fejhez, ennek kábelezéséről készültek képek, illetve szöveges magyarázatok.

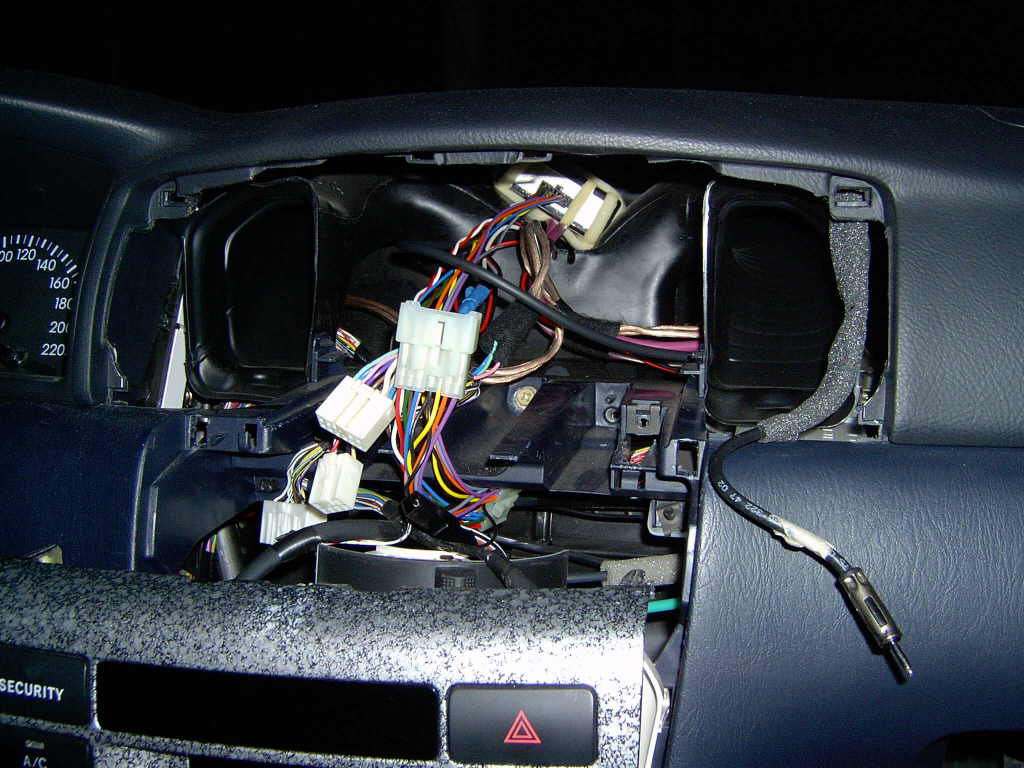

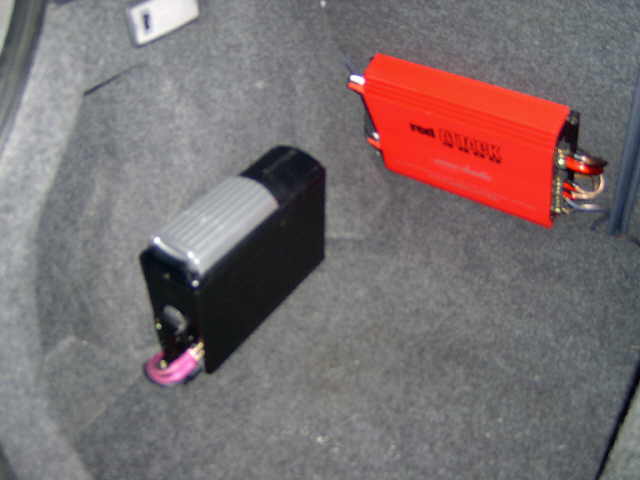

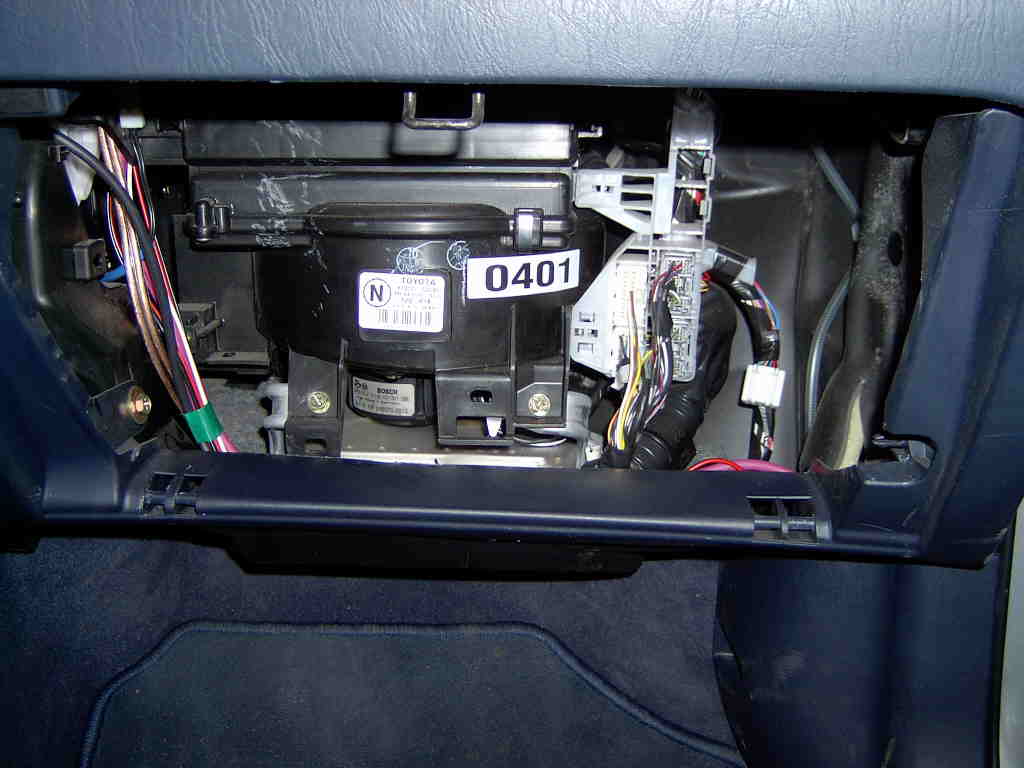

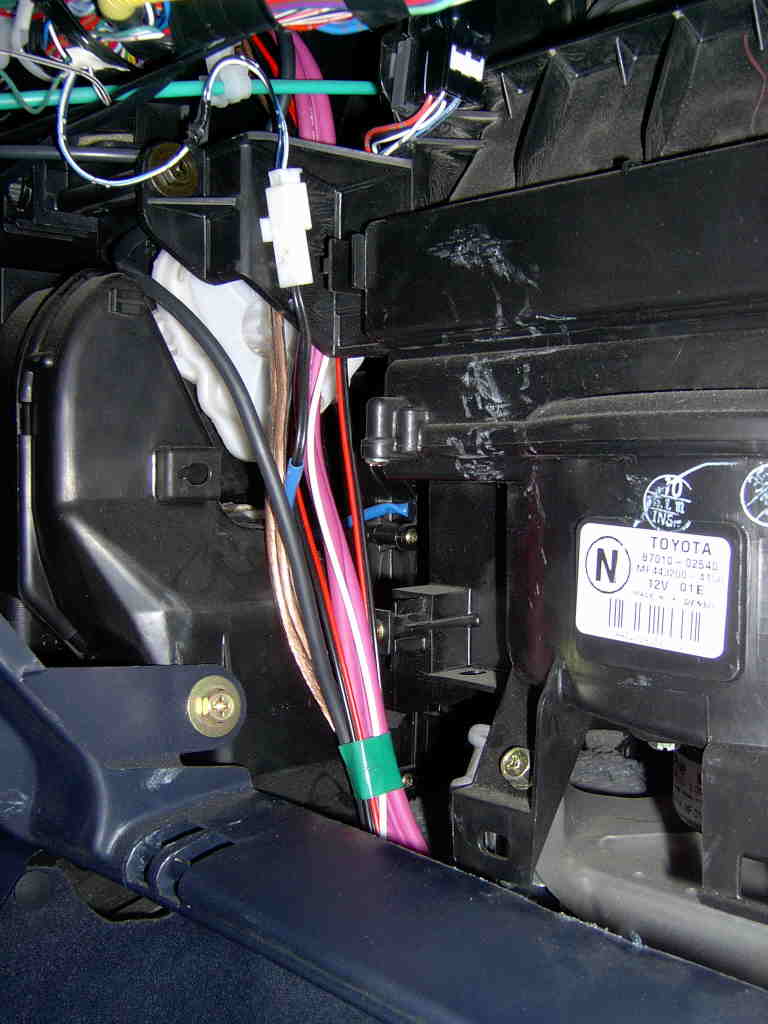

a képen az ATYS-001 cdtár interfész bekerült a légbefúvó csövei közé	a tár a pótkerék takaró lemezéhez lett rögzítve, csavarral.	A kesztyűtartó belseje, itt megy az RCA pl.	kesztyűtartó v2.0

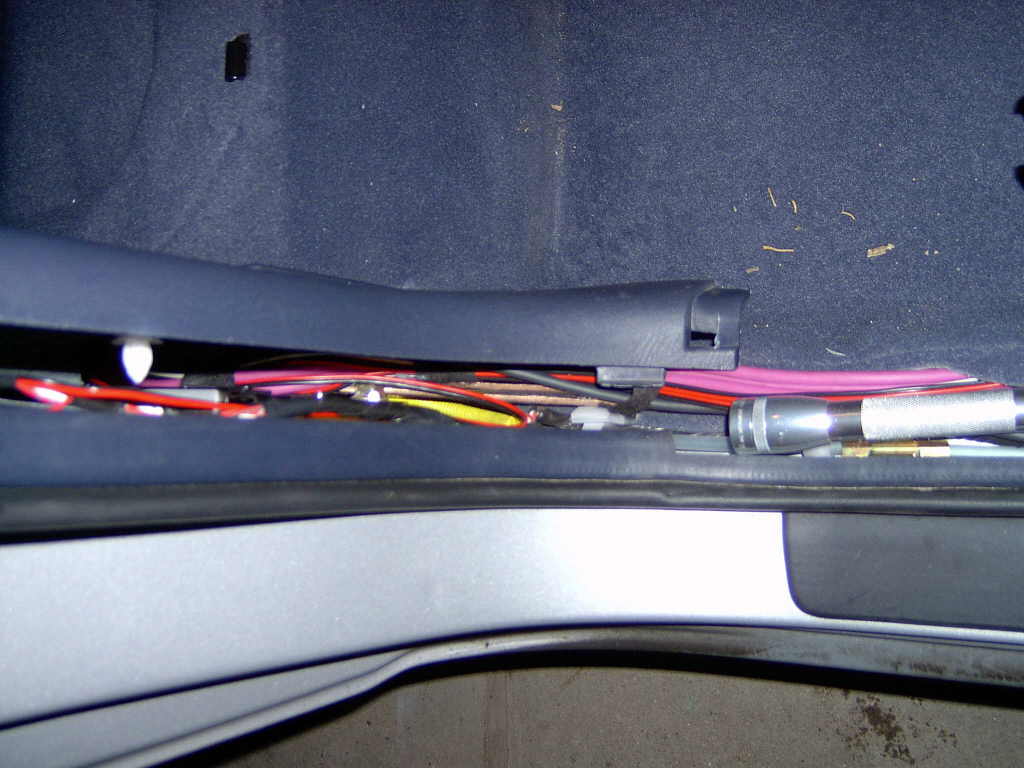

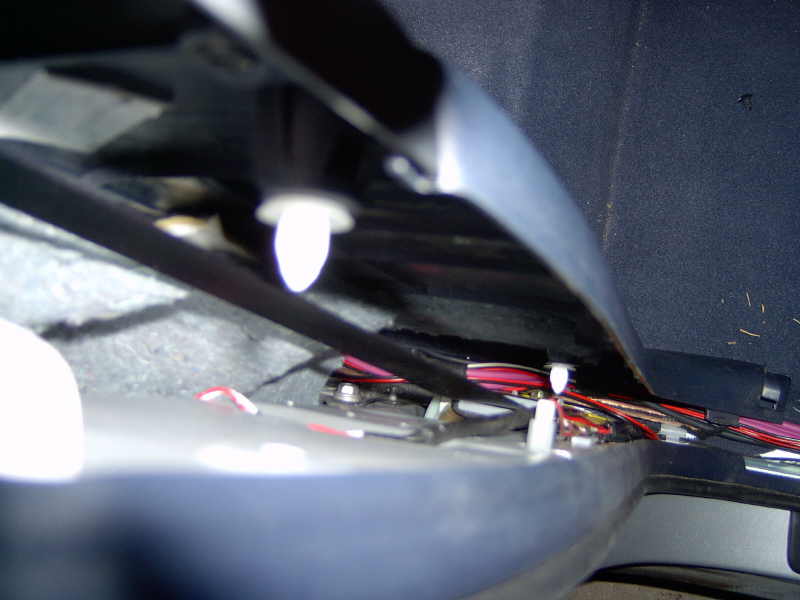

kesztyűtartó oldalról	RCA kábel a jobboldali küszöbben	RCA kábel a jobboldali küszöbben v2.0	patent a B oszlop takarólemezén

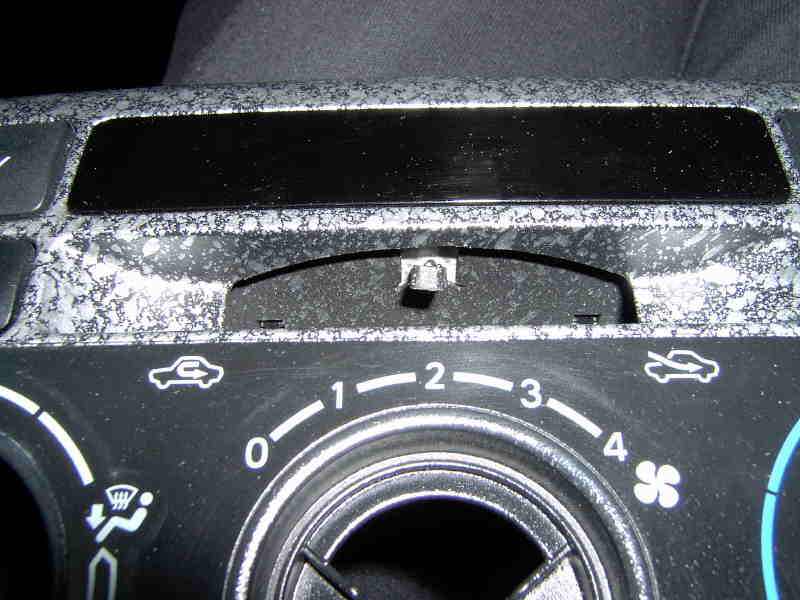

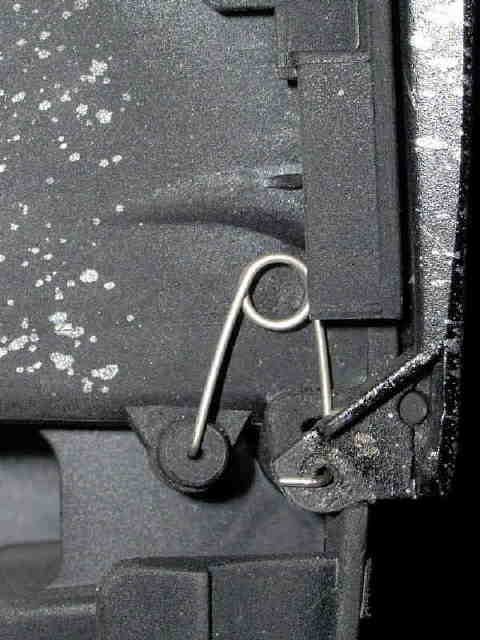

patent a hátsó ülés takaró	levegőkeringető pöcök..:) (lást lejjebb)	"szemüvegtartó" rugó helyes poziciója (lásd lejjebb)

Kesztyűtartó kivétele:

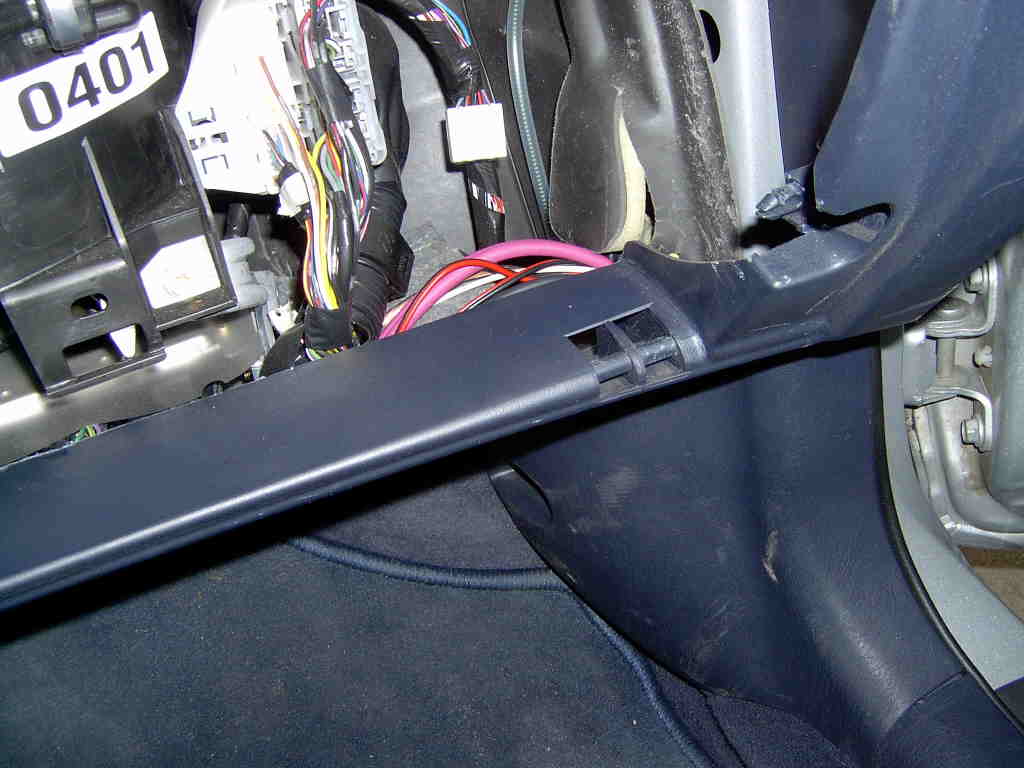

Az oldalát befelé nyomva kiakadnak a pöckök és mögötte már nincs semmi burkolat, szabadon vihetők a kábelek (képek). A visszahelyezéskor először be kell akasztani egy pneumatikus hengert, ami a csillapítást végzi. Ennek a pöcke jobb oldalt található a kép szélén.(kesztyuhelyekabelle.jpg-n látszik jól)

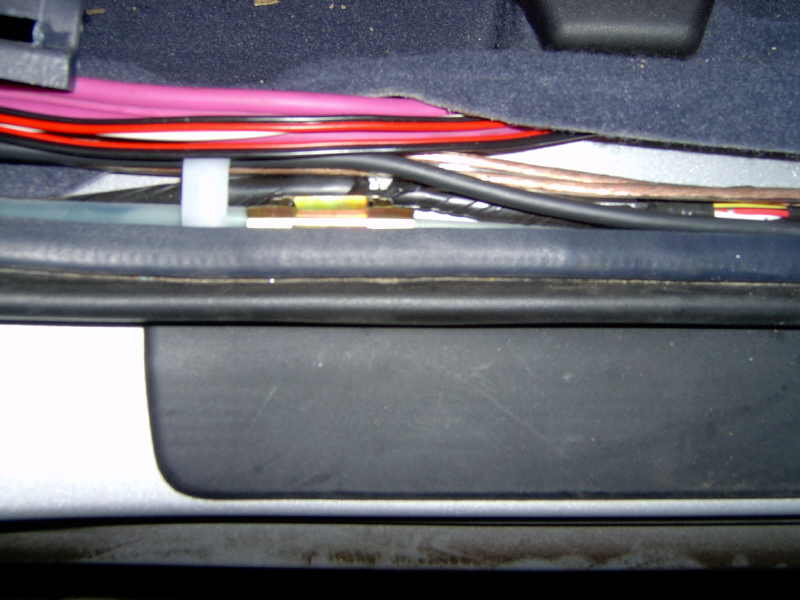

Küszöbök:
A küszöbök egyszerűen feltéphetők, az hátsó ülés melletti oldalkárpittal együtt. Ott még van annyi varázslat, hogy a biztonsági öv alsó tartókonzolját ki kell csavarozni, ezt két bazi nagy csavar fogja. (kép)
